Проверката на главите на резервоарите ASME за дефекти е критичен процес, който гарантира безопасността, надеждността и съответствието на съдовете под налягане. Като доставчик на глави за резервоари ASME, ние разбираме значението на задълбочените проверки за постигане на строгите стандарти, определени от Американското дружество на машинните инженери (ASME). В този блог ще проучим ключовите стъпки и методи за проверка на глави на резервоари ASME, за да идентифицираме и адресираме потенциални дефекти.
Разбиране на стандартите на ASME за глави на резервоари
Преди да се задълбочите в процеса на проверка, важно е да имате ясно разбиране на стандартите ASME, които управляват главите на резервоарите. ASME Кодекс за бойлери и съдове под налягане (BPVC), раздел VIII, раздел 1 предоставя правилата за проектиране, производство и проверка на съдове под налягане, включително глави на резервоари. Тези стандарти гарантират, че главите на резервоарите могат безопасно да издържат на определеното налягане и температурни условия.

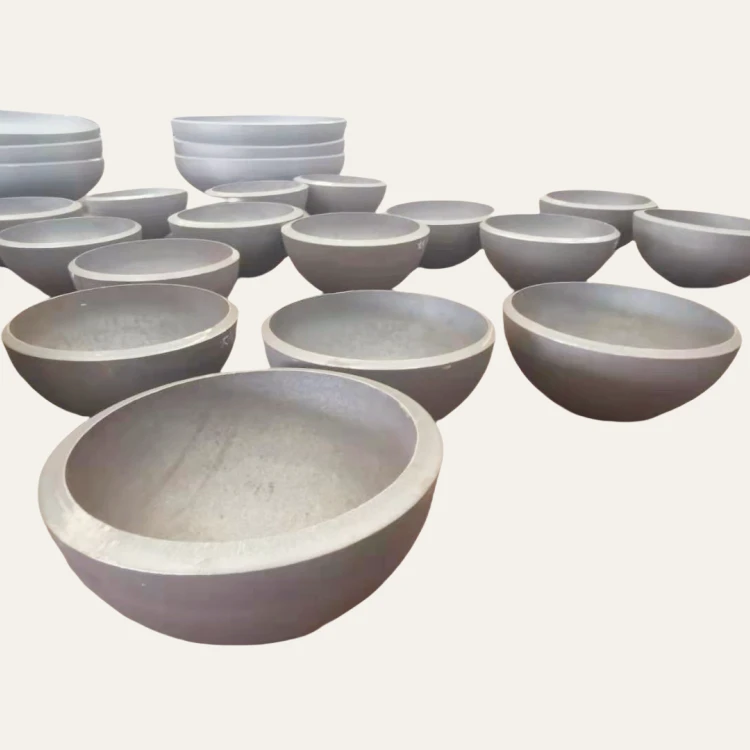

Главите на резервоара ASME се предлагат в различни видове, като ASME торисферична глава, ASME елипсоидална глава и ASME полусферична глава. Всеки тип има свои собствени изисквания за проектиране и съображения за проверка. Например торисферичната глава на ASME, която обикновено се използва в съдове под налягане, има специфична форма с радиус на кокалчето и радиус на короната. Размерите и допустимите отклонения на тези радиуси са строго определени от стандартите ASME. Можете да научите повече за различните видове глави за резервоари ASME на нашия уебсайт:ASME Глави на съдове под наляганеиГлави за резервоари ASME.
Подготовка преди инспекцията
Преглед на документацията
Първата стъпка в процеса на проверка е преглед на съответната документация. Това включва проектните чертежи, сертификатите за материали и производствените записи. Проектните чертежи предоставят подробна информация за размерите на главата на резервоара, спецификациите на материала и изискванията за заваряване. Сертификатите за материали потвърждават качеството и свойствата на материалите, използвани в главата на резервоара, като химичен състав и механични свойства. Производствените записи документират производствения процес, включително заваръчни процедури, топлинна обработка и резултати от безразрушителен тест.
Визуална проверка на работната зона
Преди да проверите самата глава на резервоара, е важно да проверите работната зона. Районът трябва да е чист, добре осветен и без никакви отломки или опасности, които биха могли да попречат на процеса на проверка. Трябва също така да се осигури подходяща вентилация, особено ако трябва да се използват методи за неразрушително изпитване, които включват химикали.
Подготовка на оборудване и инструменти
Съберете цялото необходимо оборудване и инструменти за проверка. Това може да включва измервателни инструменти като дебеломер, микрометри и ръстомери за проверка на размерите. За безразрушителен тест се изисква оборудване като машини за ултразвуков тест (UT), комплекти за тестване с магнитни частици (MT) и материали за тестване с проникване (PT). Уверете се, че цялото оборудване е калибрирано и в добро работно състояние.
Визуална проверка
Визуалната проверка е най-основната и начална стъпка при проверката на главите на резервоарите ASME. Може да се използва за откриване на очевидни повърхностни дефекти, като пукнатини, порьозност, драскотини и несъответствия.
Състояние на повърхността
Проверете цялата повърхност на главата на резервоара за признаци на повреда. Потърсете пукнатини, които могат да бъдат причинени от фактори като дефекти при заваряване, прекомерно напрежение или корозия. Пукнатините могат да бъдат много опасни, тъй като могат да се разпространяват под натиск, което води до катастрофална повреда. Порьозността, която се появява като малки дупчици на повърхността, може да бъде резултат от неправилни процеси на заваряване или леене.
Качество на заварката
Обърнете специално внимание на заваръчните шевове на главата на резервоара. Заваръчните шевове трябва да са гладки и без видими дефекти като подрязване, припокриване или липса на сливане. Заваръчният шев трябва да има еднаква ширина и височина, а преходът между заваръчния шев и основния метал трябва да е плавен. Всякакви следи от пръски или шлака по заваръчната повърхност трябва да бъдат отстранени.
Проверки на размерите
Използвайте подходящите измервателни уреди, за да проверите размерите на главата на резервоара спрямо проектните чертежи. Това включва диаметъра, дебелината, височината и радиусите на главата на резервоара. Всякакви отклонения в размерите извън определените толеранси могат да повлияят на работата и безопасността на главата на резервоара.
Безразрушителен тест (NDT)
Методите за безразрушителен тест се използват за откриване на вътрешни и подповърхностни дефекти в главата на резервоара, без да причиняват повреда на компонента.
Ултразвуково изследване (UT)
UT е широко използван метод за NDT за откриване на вътрешни дефекти като пукнатини, липса на стопяване в заваръчните шевове и вътрешна порьозност. В UT високочестотните звукови вълни се въвеждат в материала и всички отражения или ехо от вътрешни дефекти се откриват от преобразувател. Размерът, местоположението и ориентацията на дефекта могат да бъдат определени въз основа на характеристиките на отразените вълни.
Изпитване с магнитни частици (MT)
MT е подходящ за откриване на повърхностни и близки до повърхността дефекти във феромагнитни материали. Към главата на резервоара се прилага магнитно поле и след това върху повърхността се прилагат магнитни частици. Ако има дефект, магнитното поле ще бъде изкривено, което ще доведе до натрупване на магнитните частици на мястото на дефекта, правейки го видим.
Изпитване на пенетрант (PT)
PT се използва за откриване на повърхностни дефекти при отваряне. Течен пенетрант се нанася върху повърхността на главата на резервоара и се оставя да проникне в дефектите. След определен период излишният пенетрант се отстранява и се нанася проявител. Уловеният в дефектите пенетрант ще бъде изтеглен от проявителя, правейки дефектите видими.
Разрушителен тест (DT)
В някои случаи може да се изисква разрушителен тест, за да се потвърди целостта на главата на резервоара. Разрушителното изпитване включва отстраняване на проба от главата на резервоара за анализ.
Изпитване на опън
Изпитването на опън се използва за определяне на механичните свойства на материала, като граница на провлачване, крайна якост на опън и удължение. Проба се изрязва от главата на резервоара и се подлага на постепенно нарастващо натоварване на опън, докато се счупи. Резултатите от изпитването на опън могат да предоставят ценна информация за качеството на материала и годността му за предвиденото приложение.
Тестване на твърдост
Тестът за твърдост се използва за измерване на устойчивостта на материала срещу вдлъбнатина. Могат да се използват различни методи за изпитване на твърдост, като например изпитване на твърдост по Бринел, изпитване на твърдост по Рокуел и изпитване на твърдост по Викерс, в зависимост от материала и изискванията на проверката.
Инспекционни записи и докладване
Поддържането на подробни записи от проверките е от решаващо значение за проследимостта и контрола на качеството. Записите от проверките трябва да включват датата на проверката, използваните методи за проверка, резултатите от проверките и всички предприети коригиращи действия. Трябва да се изготви изчерпателен доклад от инспекцията, който обобщава констатациите от инспекцията и дава препоръки за по-нататъшни действия при установяване на дефекти.
Коригиращи действия
Ако по време на проверката бъдат открити дефекти, трябва незабавно да се предприемат подходящи коригиращи действия. Незначителни дефекти като повърхностни драскотини или малка порьозност могат да бъдат поправени чрез шлайфане, заваряване или други подходящи методи. Въпреки това, големи дефекти, като големи пукнатини или значителни отклонения в размерите, може да изискват повторно производство или подмяна на главата на резервоара.
Заключение
Проверката на главите на резервоарите ASME за дефекти е многоетапен процес, който изисква задълбочено разбиране на стандартите ASME, използването на подходящи методи за проверка и стриктен контрол на качеството. Като доставчик на глави за резервоари ASME, ние се ангажираме да гарантираме най-високо качество на нашите продукти чрез цялостни инспекции. Ако сте на пазара за високо качествоГлави за резервоари ASMEилиASME торисферична глава, ви каним да се свържете с нас за подробно обсъждане на вашите изисквания и да проучим как можем да отговорим на вашите нужди с нашите първокласни продукти.
Референции
- Код на ASME за котли и съдове под налягане, раздел VIII, раздел 1
- Стандарти ASTM за изпитване на метални материали
- Наръчник за безразрушителен контрол, том 1: Ултразвуков контрол
